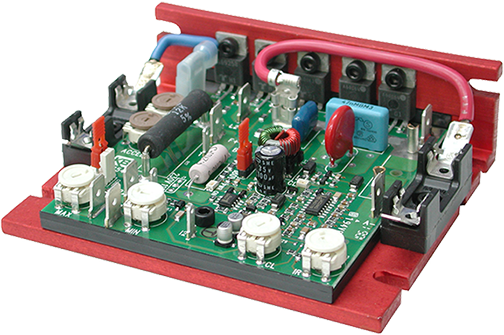

KB ELECTRONICS驅動器KBCC-255 SCR,KB 標準的現成直流驅動器可為直流電機提供從亞分?jǐn)?shù)到 5 馬力的變速。* 它們提供 115 和 208/230 VAC-50/60 Hz 和 1? 輸入。 還提供多種可選配件，以滿足苛刻的應用。 *對于 OEM 應用，可提供定制驅動器。 KBIC-可控硅驅動-底盤 KBIC 系列直流驅動器由六種型號組成，額定功率為 1/100 至 3 馬力電機。* 通過插入運行所需的插入式馬力電阻器**，所有型號均可用于各種電機馬力驅動器。速度范圍為 50:1，負載調整率為 1% 的基本速度。這些底盤驅動器包括 MOV 瞬態保護、MIN、MAX、ACCEL、IR、CL 和 5k 歐姆電位器的微調電位器調整。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。 選項：輔助散熱器（P/N 9861）、屏障端子套件（P/N 9863）屏障端子板（P/N 9884）、SI-5 信號隔離器（P/N 9443）、組合保險絲套件（P/N） 9849）。交流線路和電樞保險絲單獨提供。 *在 90VDC 下運行高于 ? HP 和在 180VDC 下運行 1 HP 的電機時，需要一個輔助散熱器。 ** Plug-In Horsepower Resistor?、交流線路保險絲和電樞保險絲單獨提供。 KBMM- SCR Drive- 底盤 KBMM 系列直流驅動器由三種型號組成，額定功率為 1/100 至 3 馬力電機。* 這種底盤全波直流電機控制具有高的可靠性和性能。該驅動器包含 Direct-Fed? CL，可幫助保護 SCR 功率橋免受因換向器電弧引起的短路并防止電機退磁。25 安培 SCR 以及交流線路和電樞熔斷器**進一步提高了可靠性。需要插入式馬力電阻器?* 來操作驅動器，并且在電機馬力范圍內使用時無需重新校準。它們包括一個交流線路保險絲座和一個電樞保險絲座、MOV 瞬變保護、MIN、MAX、ACCEL、DECEL、IR、CL 的微調電位器和一個 5k 歐姆電位計。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。 選項：輔助散熱器 (P/N 9861)、屏障端子套件 (P/N 9883)、屏障端子板 (P/N 9897)、手指安全蓋 (P/N 9564) 和 SI-6 信號隔離器 (P/N 9883) /N 9444）。 *在 90VDC 下運行高于 ? HP 和在 180VDC 下運行 1? HP 以上的電機時，需要一個輔助散熱器。 ** Plug-In Horsepower Resistor?、交流線路保險絲和電樞保險絲單獨提供。 KBCC SCR 驅動器 – 底盤 KBCC 系列直流驅動器由兩種型號組成，額定功率為 1/100 至 3 馬力電機。這些底盤驅動器利用 KBMM 速度控制提供低成本、可靠的 SCR 驅動器。功能包括輔助散熱器、屏障接線端子、交流線路保險絲和電樞保險絲座。該驅動器需要插入式馬力電阻器?* 才能運行?？丶Y(jié)構堅固，包含一個 5k 歐姆電位計。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。 ** Plug-In Horsepower Resistor? 和電樞保險絲單獨提供。 KBCC-255 SCR 驅動器 – 底盤 KBCC-255 專為 5 馬力直流并聯電機和永磁電機而設計。它建立在堅固的鋁制底盤上，并采用 KBMM? 速度控制。 .該驅動器包含 Direct-Fed? CL，可保護 SCR 功率橋免受因換向器電弧引起的短路并防止電機退磁。該裝置包含一個 42 Amp 功率橋以及電樞和控制熔斷器，從而提高了可靠性。它們包括電樞或轉速反饋、提供的電樞保險絲和用于 MIN、MAX、IR Comp、CL、Linear ACCEL、DECEL 和 5k ohm 速度電位計的微調電位器。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。 KBCC“R”可控硅驅動“繼電器換向”——底盤 KBCC“R”底盤控制系統由兩種型號組成，額定功率為 1/100 到 3 馬力。它旨在提供防插拔“即時”倒車、固態動態制動和快速循環。它們將 KBCC? 控制的所有功能與 KB APRM? 的功能結合在一起。APRM? 在電壓水平接近零時才允許電樞切換，從而消除了接觸電弧。KBCC-R? 可以執行的特定功能是運行-制動、正向-制動-反向、運行-停止和正向-反向（即時反向）。該驅動器需要插入式馬力電阻器? 才能運行，并包括一個交流線路保險絲和一個電樞保險絲座。* 該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。包括一個 5k 歐姆電位器。 ** Plug-In Horsepower Resistor? 和電樞保險絲單獨提供。 KBCC-240D SCR 驅動器 – 底盤 KBCC-240D 直流驅動器適用于 1/100 到 2 馬力的電機。獨有的短路和定時限流 (TCL) 電路可防止 PM 電機燒毀和退磁。包括跳線可選擇的電機電流，可消除不必要的 IR 和 CL 微調電位器校準。其他可選功能包括：輸入電壓、輸出電壓、電流范圍、輸入信號、電樞或轉速計反饋以及轉速計電壓。Trimpot 調整包括：MIN、MAX、ACCEL、DECEL、IR、CL 和 TCL。標準功能包括電樞保險絲、電子啟停和用于“通電”、“停止”和“過載”的診斷 LED 指示燈陣列。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。包含一個 5k 歐姆電位計。 KBPB SCR Drive“Relay Reversing” – 底盤 KBPB 系列直流驅動器由兩種型號組成，額定功率為 1/100 至 3 馬力電機。* 這些底盤驅動器是 KBCC “R”控制的緊湊型版本。APRM? 在電壓水平接近零時才允許電樞切換，從而消除了接觸電弧。內置接線端子及其小尺寸使該控制裝置非常適合空間有限的安裝。KBPB 配備有內置動態制動電阻器、ACCEL 和 DECEL 微調電位器，并包括一個 5k 歐姆電位計。該控件提供與 KBCC-R 相同的功能。該驅動器需要插入式馬力電阻器? 才能運行，并包括交流線路保險絲和電樞保險絲座。** 該驅動器還包含 Auto Inhibit?，可在交流線路快速切換期間提供平穩、安全的啟動。 選項：輔助散熱器（P/N 9861）。 *在 90VDC 下運行高于 ? HP 和在 180VDC 下運行 1? HP 以上的電機時，需要一個輔助散熱器。 ** Plug-In Horsepower Resistor?、交流線路保險絲和電樞保險絲單獨提供。 KBMG SCR Drive“Regen Reversing” – 底盤 KBMG 系列直流驅動器由兩種型號組成，額定功率為 1/100 至 2 馬力電機。這款機箱超緊湊型全波再生驅動器能夠以雙向模式運行直流 PM 或并聯電機。其四象限操作可在兩個速度方向提供正向和反向扭矩。跳線選擇包括：輸入交流線路電壓、電樞電流、電機電樞電壓、模擬輸入電壓、控制模式（速度或扭矩）和慣性停止 (CTS) 或再生停止 (RTS)。超速保護電路可防止電源橋在極端檢修條件下發生故障。KBMG 的可靠性通過使用高速電流限制電路和 MOV 瞬態保護進一步增強。LED 可用于診斷，可用于電源開啟和電機過載。 選項：輔助散熱器（P/N 9861）、雙極信號隔離器（P/N 8832）、多速板（P/N 8833）。 *在 90VDC 下運行高于 ? HP 和在 180VDC 下運行 1? HP 以上的電機時，需要一個輔助散熱器。 KBRG SCR Drive“Regen Reversing” – 底盤 KBRG 系列直流驅動器由三種型號組成，額定功率為 1/8 至 5 馬力直流、永磁和并聯電機。這些是全波再生控制，允許在兩個速度方向上的正向和反向扭矩。功能包括電樞和轉速計反饋、內置馬力選擇、交流線路保險絲和電樞保險絲。針對 Fwd CL、Rev CL、IR Comp、Resp、Max Spd、偏移、死區、Fwd Accel、Rev Accel、定時限流 (TCL) 和兩種扭矩模式的 Trimpots 調整。用于開機、電流限制、Fwd Enable 和 Rev Enable 的 LED 指示燈。包括一個 5K 歐姆電位器。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。 KBRG-255 專為 5 HP 并聯繞組和 PM 直流電機而設計。它類似于 KBRG-225D（3 HP）；然而，SCR 額定值和散熱器尺寸已得到增強。 選項：KBRG SI-4X 雙極信號隔離器* (P/N 8801)。 *除 KBRG-212D 外的所有型號。 KBWD PWM 驅動器 – 機箱 KBWD 系列直流驅動器為脈寬調制 (PWM) 控制應用提供低成本解決方案。其緊湊的尺寸允許直接更換 SCR 驅動器。功能包括瞬時短路和欠壓保護。包括一個 5k 歐姆電位器。該驅動器需要一個 Plug-in Horsepower Resistor?*，從而無需進行 IR Comp 和 CL 校準。如果需要信號隔離，請參見型號 KBWS-22D 和 -25D。該驅動器還包含 Auto Inhibit?，可在交流線路的快速切換期間提供平穩、安全的啟動。 選項：組合保險絲套件（P/N 9849）。（交流線路和電樞保險絲單獨提供。） *插入式馬力電阻器?，單獨提供 KBWT PWM 驅動器 – 機箱 KBWT 系列脈寬調制 (PWM) 直流驅動器適用于 1/100 至 2.2 馬力的電機。該底盤驅動器系列包括五種型號，專為大電流應用而設計。提供多種型號，為用戶提供輸入電壓和輸出電流的選擇。這些底盤驅動器的一個重要特性是其有源橋式電路，可在交流線路啟動期間限制浪涌電流并防止由于輸出晶體管短路而導致控制失控。KBWT 還包含定時電流限制 (TCL)，可提供電機燒毀保護。該驅動器還包含一個電位計安全電路 (PSC)，可防止電機旋轉，除非在通電時首先將信號輸入設置為零。功能包括電樞保險絲座。* 該驅動器還包含 Auto Inhibit?，可提供平滑、交流線路快速切換期間的安全啟動。可選的電位計安全電路要求電位器在啟動時為零。 選項：組合保險絲套件（P/N 9849）。（交流線路和電樞保險絲單獨提供。） *電樞保險絲 單獨提供。 直流驅動器，機箱 扭矩 KBTC-125 115 伏交流電，0-10 安培 ARM 零件號 9100 手動的 KBTC-225 230 VAC，0-10 安培 ARM 零件號 9101 手動的 可控硅速度 KBIC-120 115 VAC，至 0.5 HP，1 HP 帶散熱器，90 VDC ARM 零件號 9429 數據表 手冊 KBIC-125 115 VAC，通過 0.75 HP，1.5 HP 帶散熱器，90 VDC ARM 零件號 9433 數據表 手冊 KBIC-240 230 VAC，至 1 HP，2 HP 帶散熱器，180 VDC ARM 零件號 9428 數據表 手冊 KBIC-225 230 VAC，通過 1.5 HP，3 HP 帶散熱器，180 VDC ARM 零件號 9432 數據表 手冊 KBIC-240D 115/230 VAC，通過 0.5/1 HP，1.0/2.0 HP 帶散熱器，90/180 VDC ARM 零件號 9464 數據表 手冊 KBIC-240DS 115/230 VAC，通過 0.5 HP，1 HP 帶散熱器，90 VDC ARM 零件號 9423 數據表 手冊 KBMM-125 115 VAC，通過 0.75 HP，1.5 HP 帶散熱器，90 VDC ARM 零件號 9449 數據表 手冊 KBMM-225 230 VAC，通過 1.5 HP，3 HP 帶散熱器，180 VDC ARM 零件號 9450 數據表 手冊 KBMM-225D 115/230 VAC，通過 0.75/1.5 HP，1.5/3.0 HP 帶散熱器，90/180 VDC ARM 零件號 9451 數據表手冊 脈寬調制速度 KBWD-13 115 伏交流電，3.0 安培，130 伏直流電 零件號 8609 數據表 手冊 KBWD-16 115 伏交流電，6.0 安培，130 伏直流電 零件號 8607 數據表 手冊 KBWS-12 115 VAC，2.5 安培，帶隔離，90 至 130 VDC ARM 零件號 9490 數據表 手冊 KBWS-15 115 VAC，5.0 安培，帶隔離，90 至 130 VDC ARM 零件號 9491 數據表 手冊 KBWS-22D 115/230 VAC，2.5 安培，帶隔離，90 至 130/180 至 220 VDC ARM 零件號 9492 數據表手冊 KBWS-25D 115/230 VAC，5.0 安培，帶隔離，90 至 130/180 至 220 VDC ARM 零件號 9493 數據表手冊 SCR 底盤不可逆轉 KBCC-125 115 VAC，通過 1.5 HP，90 VDC ARM 零件號 9936 數據表 手冊 KBCC-225 230 VAC，通過 3 HP，180 VDC ARM 零件號 9938 數據表 手冊 KBCC-255 230 VAC, 5 HP, 180 VDC ARM 零件號 9940 數據表 手冊 KBCC-240D KBPC 電路，115/230 VAC，直通 2 HP，90/180 VDC ARM 零件號 9947 數據表 手冊 PWM 底盤非反轉 KBWT-16 115 VAC，6.0 安培，90 至 130 VDC ARM 零件號 8614 數據表 手冊 KBWT-26 230 VAC，6.0 安培，180 至 260 VDC ARM 零件號 8615 數據表 手冊 KBWT-110 115 VAC，10.0 安培，90 至 130 VDC ARM 零件號 8603 數據表手冊 KBWT-112 115 VAC，12.0 安培，90 至 130 VDC ARM 零件號 8612 數據表手冊 KBWT-210 230 VAC，10.0 安培，180 至 260 VDC ARM 零件號 8610 數據表手冊 SCR底盤繼電器換向 KBCC-125R 115 VAC，通過 1.5 HP，90 VDC ARM 零件號 9937 數據表 手冊 KBCC-225R 230 VAC，通過 3 HP，180 VDC ARM 零件號 9924 數據表 手冊 KBPB-125 115 VAC，通過 0.75 HP，1.5 HP 帶散熱器，90 VDC ARM 零件號 8900 數據表 手冊 KBPB-225 230 VAC，通過 1.5 HP，3 HP 帶散熱器，180 VDC ARM 零件號 8901 數據表 手冊 SCR 底盤再生反轉 KBMG-21D 115/230 VAC，通過 1/6 HP，90/180 VDC ARM 零件號 8830 數據表 手冊 KBMG-212D 115/230 VAC，通過 0.75/1.5 HP，1.0/2.0 HP，帶散熱器 90/180 VDC ARM 零件號 8831 數據表 手冊 KBRG-212D 115/230 VAC，通過 0.75/1.5 HP，90/180 VDC ARM 零件號 8819 手動的 KBRG-240D 115/230 VAC，通過 1.0/2.0 HP，90/180 VDC ARM 零件號 8802 數據表 手冊 KBRG-225D 115/230 VAC，通過 1.5/3.0 HP，90/180 VDC ARM 零件號 8800 數據表 手冊 KBRG-255 230 VAC, 5.0 HP, 180 VDC ARM 零件號 8821 數據表 手冊
