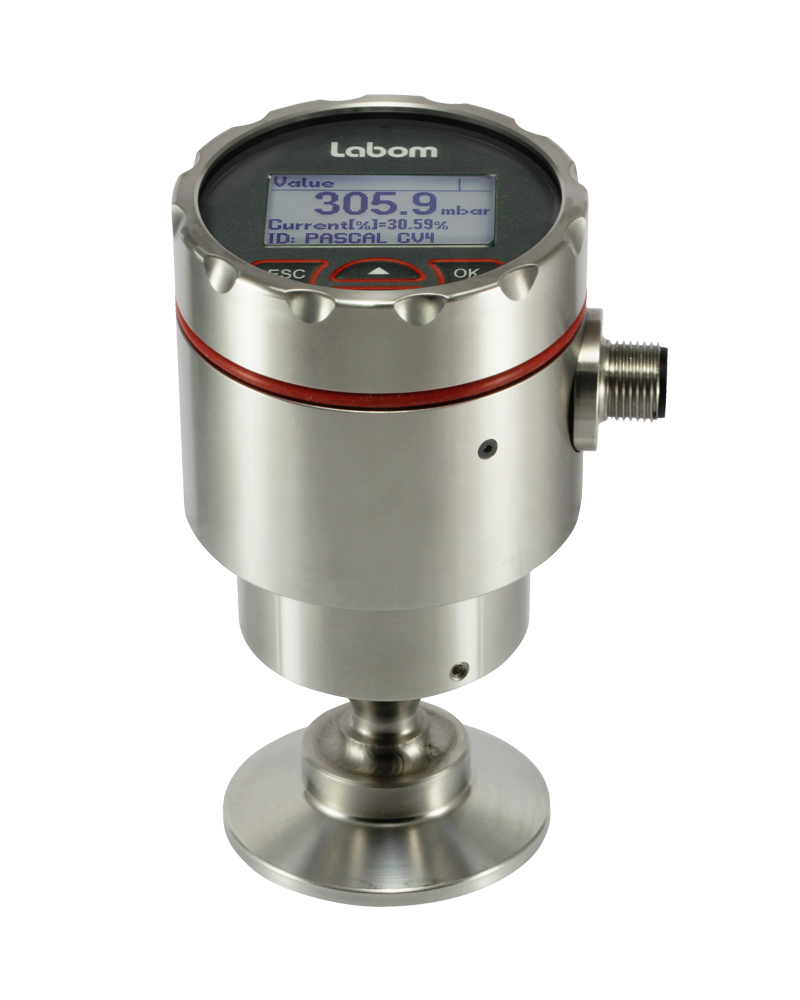

LABOM壓力變送器PASCAL CV4110特征

緊湊型不銹鋼外殼，符合 EHEDG 和 3A 的建議衛生設計，防護等級 IP 65/67

準確度 ≤ 0.15 %

具有直觀操作和背光的高分辨率圖形顯示

訪問設備數據

參數設置、模擬和診斷功能

更多功能

選項

準確度 ≤ 0.1 %

氣體和粉塵的防爆保護

符合 EN 10204 的材料

符合 EN 10204 的校準

防護等級 IP 69K

結構設計/案例

設計：不銹鋼衛生外殼，可連續旋轉 ± 170°°

材料案例：不銹鋼 mat.. 1.4305 (303)

選項：不銹鋼墊。 1.4404 (316L)

材料前蓋：不銹鋼 mat.. 1.4305 (303)

選項：不銹鋼墊。 1.4404 (316L)

墊圈：/丁腈橡膠

EPDM / FKM（如果防護等級為 IP 69K）

符合 EN 60529 的防護等級：IP 65 / IP 67

選項：IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

材料窗口：Macron 硬化

選項：不碎玻璃

電氣連接：圓形連接器 M12

 可選的：

- M16x1.5，PA 黑色

- M16 x 1,5 黃銅鍍鎳

- M16x1.5，不銹鋼

- M20x1.5, PA 黑色

- M20 x 1,5 黃銅鍍鎳

- M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端：彈簧夾端子，大 2 mm2

銘牌：不干膠標簽

選項：激光打標

過程連接

位置：背部

設計：查看訂單詳情

材料接液部件

材質：見訂單詳情

衛生設計

由不銹鋼制成的接液部件的表面粗糙度根據 EHEDG Doc.8 和 ASME BPE SF3 執行。

在選擇附加特征 HY 的情況下，我們保證以下表面粗糙度值：

隔膜箔：Ra ≤ 0.38 μm

激光焊接：Ra ≤ 0.76 μm

車削零件：Ra ≤ 0.76 μm

可根據要求提供更多版本的衛生設計。

測量系統

傳感器：壓阻式測量元件

系統填充：合成油，不含硅 FD1，FDA 認證

準確性

參考條件根據 EN 61298-1：TU = const。 (15…25) °C

φ = 常數。 (45...75) % r.F.

pU = 常數。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

下范圍值 = 0 bar

特性偏差：參考調整后的量程

（根據 DIN 16086 的極限點方法）

高達量程比 5:1 ≤ ± 0.15 %

量程比 > 5:1 ≤ ± 0.03 % x TD

 選項（不適用于 NB 250 mbar）：

高達量程比 5:1 ≤ ± 0.1 % 量程比 > 5:1 ≤ ± 0.02 % x TD

長期漂移：參考標稱范圍≤ 0.1 %/年

校準位置：垂直

溫度影響過程連接：參考標稱范圍

 環境溫度 -20…80 °C：

0.15 %/10K，大值0.4%

 環境溫度 -40…-20 °C：

典型 ± 0.2 %/10K

溫度影響過程連接：取決于隔膜密封的類型。

 根據要求進行詳細的錯誤分析。

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 連續旋轉

- 可在電壓下拆卸

輸出

信號：2 線技術 4…20 mA

 下限 3.8…4 mA

 上限 20...21 mA

 下限報警電流 < 3.6 mA

 上限報警電流 > 21 mA

 電流限制 22 mA

 數字通訊：

HART®-協議，版本 7

 設備驅動：

- SIMATIC PDM 的 EDD

- PACTware 或兼容系統的 DTM（FDT 合規性）

功能： - 線性

- 反轉

- 表功能多達 32 個支撐點（準備中）

調節比：高達 20:1

阻尼 0…999.9 s

測量頻率：20Hz

分辨率：≤ 1 μA

電流檢測功能3.55…21.5 mA 可選擇 0.001 mA 的步長

負載RB：RB ≤ (UV-12V DC)/0.022 A [Ω]

UV = 電源電壓

 用于 HART 通信 RB ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-20…80 °C

 選項：-40…80 °C

（在低于 - 30 °C 的溫度下，顯示器的可見度會受到限制）

介質：-10...140 °C

在 Tu ≤ 70 °C 時，P > 400 mbar abs

Tu = 環境溫度

 選項：

-20…160 °C

在 Tu ≤ 70 °C 時，P > 500 mbar abs

Tu = 環境溫度

 真空應用：

10…500 毫巴壓力：-20…120 °C

< 10 mbar abs 根據要求

儲存：-40…80 °C

測試和

查看文檔

類型系列

CV4110
